Rozmery a rozmery prírub ASME B16.5
Nov 19, 2025
Špecifikácia veľkostí a rozmerov prírub ANSI / ASME B16.5
Všeobecné:
Norma ASME B16.5 je obmedzená na prírubové príruby a prírubové fitingy, slepé príruby, redukčné príruby a súvisiace prírubové skrutky, tesnenia prírub a prírubové spoje. Pokrýva príruby tlakových tried 150, 300, 400, 600, 900, 1500 a 2500. Veľkosti sú uvedené v metrických a v USA obvyklých jednotkách od NPS 1⁄2 do NPS 24.

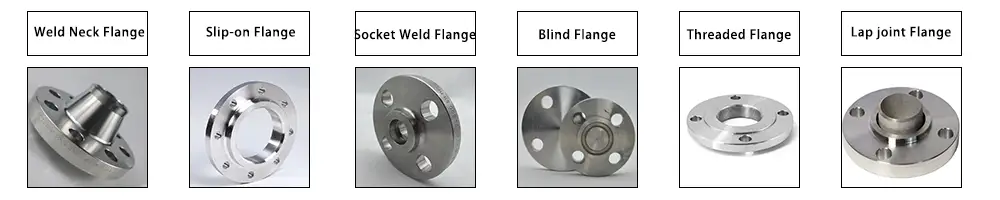

ASME/ANSI B16.5 poskytuje:
- Zvarte prírubu krku
- Nasuňte-na prírubu
- Príruba na privarenie hrdla
- Slepá príruba
- Závitová príruba
- Preplátovaná príruba spoja
Veľkosť
V NPS je označenie pre menovitý rozmer príruby alebo prírubových fitingov. NPS súvisiace s menovitým priemerom, DN v medzinárodných normách, vzťahy ako je uvedené nižšie:
| NPS | DN |
| 1⁄2 | 15 |
| 3⁄4 | 20 |
| 1 | 25 |
| 1 1⁄4 | 32 |
| 1 1⁄2 | 40 |
| 2 | 50 |
| 2 1⁄2 | 65 |
| 3 | 80 |
| 4 | 100 |
POZNÁMKA: Pre NPS väčšie alebo rovné 4 je súvisiace DN DN=25 (NPS).
Označenia
- Názov: Názov výrobcu alebo ochranná známka
- Materiál: odliatok alebo kovaný, materiál štandard ASTM xxx.
- Hodnoty tlaku: (tj trieda 150, 300, 400, 600, 900, 1500 alebo 2500)
- Zhoda: ASME B16.5 alebo iný štandard B16.
- Teplota: Ak je zaznamenaná teplota, uveďte príslušný tlak.
- Veľkosť: NPS
- Príruby krúžkového spoja: Musia byť označené písmenom R a číslom kruhovej drážky.
- Označenie viacerých materiálov: V prípade použitia viacerých materiálov.
Materiály
- ASTM A105 pre kovanú prírubu z uhlíkovej ocele
- ASTM A350 pre kovanú uhlíkovú oceľ, príruba z nízkolegovanej ocele
- ASTM A182 pre prírubu z legovanej ocele a prírubu z nehrdzavejúcej ocele
- ASTM A216 na odlievanie prírub z uhlíkovej ocele
- ASTM A352, ASTM A217
- ASTM A515 Gr 70, 65 pre tanierové príruby
- ASTM A516 Gr 70, 65 pre prírubu platní z uhlíkovej a nízkolegovanej ocele
- ASTM A203, A204
- ASTM A387 Gr 11, 22, 91 CL 2 pre prírubu platní z legovanej ocele
- ASTM A240 Grade 304/L, 316/L pre prírubu z nehrdzavejúcej ocele
DIMENSIONS
Rúrové príruby a prírubové fitingy triedy 150
Šablóny pre vŕtanie prírub triedy 150
|
NPS |
Vonkajší priemer,O |
Vŕtanie (2), (3) |
Dĺžka z Skrutky, L (4) |
|||||
|
Stud Skrutky (1) |
Stroj Skrutky |
|||||||
|
Priemer z Bolt kruh, W |
Priemer z Bolt diery, v. |
číslo z Skrutky |
Priemer z skrutky, v. |
1.5-mm Zvýšený Tvár |
Prsteň Spoločný |
1.5-mm Zvýšený Tvár |
||
|
1∕2 |
89 |
60.5 |
5∕8 |
4 |
1∕2 |
55 |
… |
50 |
|
3∕4 |
99 |
69.8 |
5∕8 |
4 |
1∕2 |
65 |
… |
50 |
|
1 |
108 |
79.2 |
5∕8 |
4 |
1∕2 |
65 |
75 |
55 |
|
1 1∕4 |
117 |
88.9 |
5∕8 |
4 |
1∕2 |
70 |
85 |
55 |
|
1 1∕2 |
127 |
98.6 |
5∕8 |
4 |
1∕2 |
70 |
85 |
65 |
|
2 |
152 |
120.6 |
3∕4 |
4 |
5∕8 |
85 |
95 |
70 |
|
2 1∕2 |
178 |
139.7 |
3∕4 |
4 |
5∕8 |
90 |
100 |
75 |
|
3 |
190 |
152.4 |
3∕4 |
4 |
5∕8 |
90 |
100 |
75 |
|
3 1∕2 |
216 |
177.8 |
3∕4 |
8 |
5∕8 |
90 |
100 |
75 |
|
4 |
229 |
190.5 |
3∕4 |
8 |
5∕8 |
90 |
100 |
75 |
|
5 |
254 |
215.9 |
7∕8 |
8 |
3∕4 |
95 |
110 |
85 |
|
6 |
279 |
241.3 |
7∕8 |
8 |
3∕4 |
100 |
115 |
85 |
|
8 |
343 |
298.4 |
7∕8 |
8 |
3∕4 |
110 |
120 |
90 |
|
10 |
406 |
362.0 |
1 |
12 |
7∕8 |
115 |
125 |
100 |
|
12 |
483 |
431.8 |
1 |
12 |
7∕8 |
120 |
135 |
100 |
|
14 |
533 |
476.2 |
1 1∕8 |
12 |
1 |
135 |
145 |
115 |
|
16 |
597 |
539.8 |
1 1∕8 |
16 |
1 |
135 |
145 |
115 |
|
18 |
635 |
577.8 |
1 1∕4 |
16 |
1 1∕8 |
145 |
160 |
125 |
|
20 |
698 |
635.0 |
1 1∕4 |
20 |
1 1∕8 |
160 |
170 |
140 |
|
22 |
749 |
692.2 |
1 3∕8 |
20 |
1 1∕4 |
170 |
185 |
150 |
|
24 |
813 |
749.3 |
1 3∕8 |
20 |
1 1∕4 |
170 |
185 |
150 |
POZNÁMKY:
a) Rozmery sú v milimetroch
(1) Dĺžka svorníka nezahŕňa výšku hrotov.
(2) Pre otvory pre skrutky príruby.
(3) Pre bodové obloženie.
(4) Dĺžky skrutiek, ktoré nie sú uvedené v tabuľke, možno určiť v súlade s nepovinným dodatkom C.

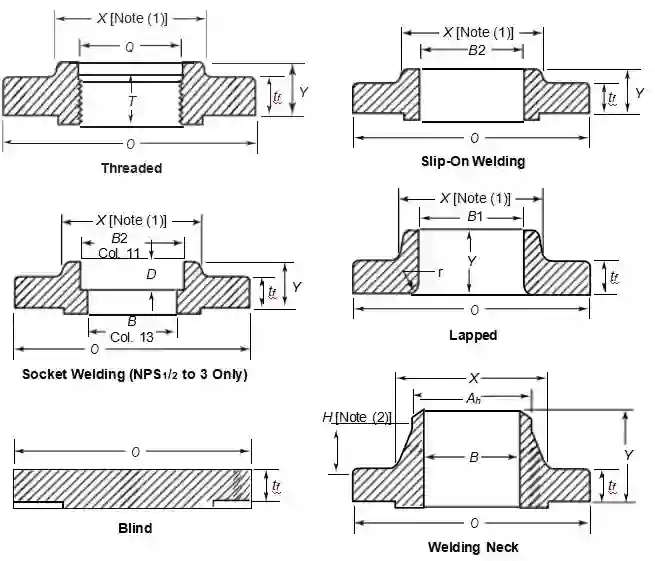

ASME B16.5 Rozmery prírub triedy 150
| NPS | Vonkajší priemer príruby, O | Minimálna hrúbka príruby, tf (3) – (5) | Minimálna hrúbka spoja, tf | Priemer náboja, X | Priemer náboja WN, Ah (6) | Závitové/ SW/SO, Y | Lapped, Y | Zváračský krk, Y | Min. dĺžka závitu so závitom, T (7) | Minimálne SW/SO, B2 | Minimálne lapované, B1 | SW/SO, B (8) | Polomer rohu, r | Hĺbka zásuvky, D |
| 1∕2 | 89 | 9.7 | 11.2 | 30 | 21.3 | 14 | 16 | 46 | 16 | 22.4 | 22.9 | 15.7 | 3 | 10 |
| 3∕4 | 99 | 11.2 | 12.7 | 38 | 26.7 | 14 | 16 | 51 | 16 | 27.7 | 28.2 | 20.8 | 3 | 11 |
| 1 | 108 | 12.7 | 14.2 | 49 | 33.5 | 16 | 18 | 54 | 18 | 34.5 | 35.1 | 26.7 | 3 | 13 |
| 11∕4 | 117 | 14.2 | 15.7 | 59 | 42.2 | 19 | 21 | 56 | 21 | 43.2 | 43.7 | 35.1 | 5 | 14 |
| 11∕2 | 127 | 15.9 | 17.5 | 65 | 48.3 | 21 | 22 | 60 | 22 | 49.5 | 50 | 40.9 | 6 | 16 |
| 2 | 152 | 17.5 | 19 | 78 | 60.5 | 24 | 25 | 62 | 25 | 61.9 | 62.5 | 52.6 | 8 | 18 |
| 21∕2 | 178 | 20.6 | 22.4 | 90 | 73.2 | 27 | 28 | 68 | 28 | 74.7 | 75.4 | 62.7 | 8 | 19 |
| 3 | 190 | 22.4 | 23.9 | 108 | 88.9 | 28 | 30 | 68 | 30 | 90.7 | 91.4 | 78 | 10 | 21 |
| 31∕2 | 216 | 22.4 | 23.9 | 122 | 101.6 | 30 | 32 | 70 | 32 | 103.4 | 104.1 | 90.2 | 10 | … |
| 4 | 229 | 22.4 | 23.9 | 135 | 114.3 | 32 | 33 | 75 | 33 | 116.1 | 116.8 | 102.4 | 11 | … |
| 5 | 254 | 22.4 | 23.9 | 164 | 141.2 | 35 | 37 | 87 | 37 | 143.8 | 144.5 | 128.3 | 11 | … |
| 6 | 279 | 23.9 | 25.4 | 192 | 168.4 | 38 | 40 | 87 | 40 | 170.7 | 171.4 | 154.2 | 13 | … |
| 8 | 343 | 26.9 | 28.4 | 246 | 219.2 | 43 | 44 | 100 | 44 | 221.5 | 222.2 | 202.7 | 13 | … |
| 10 | 406 | 28.4 | 30.2 | 305 | 273 | 48 | 49 | 100 | 49 | 276.4 | 277.4 | 254.5 | 13 | … |
| 12 | 483 | 30.2 | 31.8 | 365 | 323.8 | 54 | 56 | 113 | 56 | 327.2 | 328.2 | 304.8 | 13 | … |
| 14 | 533 | 33.3 | 35.1 | 400 | 355.6 | 56 | 79 | 125 | 57 | 359.2 | 360.2 | (9) | 13 | … |
| 16 | 597 | 35.1 | 36.6 | 457 | 406.4 | 62 | 87 | 125 | 64 | 410.5 | 411.2 | (9) | 13 | … |
| 18 | 635 | 38.1 | 39.6 | 505 | 457.2 | 67 | 97 | 138 | 68 | 461.8 | 462.3 | (9) | 13 | … |
| 20 | 698 | 41.1 | 42.9 | 559 | 508 | 71 | 103 | 143 | 73 | 513.1 | 514.4 | (9) | 13 | … |
| 22 | 749 | 44.4 | 46 | 610 | 558.8 | 78 | 108 | 148 | … | 564.4 | 565.2 | (9) | 13 | … |
| 24 | 813 | 46 | 47.8 | 663 | 609.6 | 81 | 111 | 151 | 83 | 616 | 616 | (9) | 13 | … |
POZNÁMKY:
Rozmery sú v milimetroch.
(1) Tento rozmer je pre veľký koniec náboja, ktorý môže byť rovný alebo zúžený. Kužeľ nesmie presiahnuť 7 stupňov na závitových, nasúvacích-zváracích-zvaroch a lapovaných prírubách. Tento rozmer je definovaný ako priemer v priesečníku medzi kužeľom náboja a zadnou stranou príruby.
(2) Minimálna výška náboja,H, bude 2(Y-tf)/3.
(3) Minimálna hrúbka týchto voľných prírub vo veľkostiach NPS 31∕2 a menších je o niečo väčšia ako hrúbka prírubových tvaroviek, tabuľka 9, ktoré sú vystužené tým, že sú odliate integrálne s telom tvarovky.
(4) Tieto príruby možno dodať s plochým čelom. Plochá tvár môže byť buď plnátf rozmer hrúbky plus 2 mm orthetf hrúbka rozmeru bez zvýšenej výšky líca.
(5) Zobrazené rozmery príruby sú pre bežne vybavené 1,5 mm zvýšené čelo (okrem lapovaného); požiadavky na iné obklady nájdete na obrázku 6.
(6) Na zváranie koncového skosenia.
(7) Pre závit závitových prírub.
(8) Rozmery v stĺpci 13 zodpovedajú vnútorným priemerom potrubia, ako je uvedené v ASME B36.10M pre štandardné nástenné potrubie. Hrúbka štandardnej steny je rovnaká ako podľa plánu 40 vo veľkostiach NPS 10 a menších. Platia tolerancie uvedené v ods. . 7.5.2. Tieto veľkosti otvorov sú dodávané, pokiaľ kupujúci neurčí inak.
(9) Upresní kupujúci.
Príruby potrubia triedy 300 a prírubové tvarovky
Šablóny pre Vŕtanie triedy 300 Príruby
|
Nominálny Pipe veľkosť, NPS |
Vonku Priemer z príruba, O |
Vŕtanie (2), (3) |
Dĺžka z Skrutky, L (4) |
|||||
|
Stud Skrutky (1) |
Stroj Skrutky |
|||||||
|
Priemer z Bolt kruh, W |
Priemer z Bolt diery, v. |
číslo z Skrutky |
Priemer z skrutky, v. |
1.5-mm Zvýšený Tvár |
Prsteň Spoločný |
1.5-mm Zvýšený Tvár |
||
|
1∕2 |
95 |
66.5 |
5∕8 |
4 |
1∕2 |
65 |
75 |
55 |
|
3∕4 |
117 |
82.6 |
3∕4 |
4 |
5∕8 |
75 |
90 |
65 |
|
1 |
124 |
88.9 |
3∕4 |
4 |
5∕8 |
75 |
90 |
65 |
|
1 1∕4 |
133 |
98.6 |
3∕4 |
4 |
5∕8 |
85 |
95 |
70 |
|
1 1∕2 |
155 |
114.3 |
7∕8 |
4 |
3∕4 |
90 |
100 |
75 |
|
2 |
165 |
127.0 |
3∕4 |
8 |
5∕8 |
90 |
100 |
75 |
|
2 1∕2 |
190 |
149.4 |
7∕8 |
8 |
3∕4 |
100 |
115 |
85 |
|
3 |
210 |
168.1 |
7∕8 |
8 |
3∕4 |
110 |
120 |
90 |
|
3 1∕2 |
229 |
184.2 |
7∕8 |
8 |
3∕4 |
110 |
125 |
95 |
|
4 |
254 |
200.2 |
7∕8 |
8 |
3∕4 |
115 |
125 |
95 |
|
5 |
279 |
235.0 |
7∕8 |
8 |
3∕4 |
120 |
135 |
110 |
|
6 |
318 |
269.7 |
7∕8 |
12 |
3∕4 |
120 |
140 |
110 |
|
8 |
381 |
330.2 |
1 |
12 |
7∕8 |
140 |
150 |
120 |
|
10 |
444 |
387.4 |
1 1∕8 |
16 |
1 |
160 |
170 |
140 |
|
12 |
521 |
450.8 |
1 1∕4 |
16 |
1 1∕8 |
170 |
185 |
145 |
|
14 |
584 |
514.4 |
1 1∕4 |
20 |
1 1∕8 |
180 |
190 |
160 |
|
16 |
648 |
571.5 |
1 3∕8 |
20 |
1 1∕4 |
190 |
205 |
165 |
|
18 |
711 |
628.6 |
1 3∕8 |
24 |
1 1∕4 |
195 |
210 |
170 |
|
20 |
775 |
685.8 |
1 3∕8 |
24 |
1 1∕4 |
205 |
220 |
185 |
|
22 |
838 |
743.0 |
1 5∕8 |
24 |
1 1∕2 |
230 |
255 |
205 |
|
24 |
914 |
812.8 |
1 5∕8 |
24 |
1 1∕2 |
230 |
255 |
205 |
POZNÁMKY:
Rozmery sú v milimetroch.
(1) Dĺžka svorníka nezahŕňa výšku hrotov.
(2) Pre otvory pre skrutky príruby.
(3) Pre bodové obloženie.
(4) Dĺžky skrutiek, ktoré nie sú uvedené v tabuľke, možno určiť v súlade s nepovinným dodatkom C.
ASME B16.5 Rozmery triedy 300Príruby
| NPS | Vonkajší priemer príruby, O | Minimálna hrúbka príruby, tf (3) – (5) | Minimálna hrúbka spoja, tf | Priemer náboja, X | Priemer náboja WN, Ah (5) | Závitové/ SW/SO, Y | Lapped, Y | Zváračský krk, Y | Min. dĺžka závitu so závitom, T (6) | Minimálne SW/SO, B2 | Minimálne lapované, B1 | SW/SO, B (7) | Polomer rohu, r | Minimálny počítadlo-vývrt ThreadedQ | Hĺbka zásuvky, D |
| 1∕2 | 95 | 12.7 | 14.2 | 38 | 21.3 | 21 | 22 | 51 | 16 | 22.4 | 22.9 | 15.7 | 3 | 23.6 | 10 |
| 3∕4 | 117 | 14.2 | 15.7 | 48 | 26.7 | 24 | 25 | 56 | 16 | 27.7 | 28.2 | 20.8 | 3 | 29 | 11 |
| 1 | 124 | 15.7 | 17.5 | 54 | 33.5 | 25 | 27 | 60 | 18 | 34.5 | 35.1 | 26.7 | 3 | 35.8 | 13 |
| 11∕4 | 133 | 17.5 | 19 | 64 | 42.2 | 25 | 27 | 64 | 21 | 43.2 | 43.7 | 35.1 | 5 | 44.4 | 14 |
| 11∕2 | 155 | 19 | 20.6 | 70 | 48.3 | 29 | 30 | 67 | 22 | 49.5 | 50 | 40.9 | 6 | 50.3 | 16 |
| 2 | 165 | 20.6 | 22.4 | 84 | 60.5 | 32 | 33 | 68 | 28 | 62 | 62.5 | 52.6 | 8 | 63.5 | 17 |
| 21∕2 | 190 | 23.9 | 25.4 | 100 | 73.2 | 37 | 38 | 75 | 32 | 74.7 | 75.4 | 62.7 | 8 | 76.2 | 19 |
| 3 | 210 | 26.9 | 28.4 | 117 | 88.9 | 41 | 43 | 78 | 32 | 90.7 | 91.4 | 78 | 10 | 92.2 | 21 |
| 31∕2 | 229 | 28.4 | 30.2 | 133 | 101.6 | 43 | 44 | 80 | 37 | 103.4 | 104.1 | 90.2 | 10 | 104.9 | … |
| 4 | 254 | 30.2 | 31.8 | 146 | 114.3 | 46 | 48 | 84 | 37 | 116.1 | 116.8 | 102.4 | 11 | 117.6 | … |
| 5 | 279 | 33.3 | 35.1 | 178 | 141.2 | 49 | 51 | 97 | 43 | 143.8 | 144.5 | 128.3 | 11 | 144.5 | … |
| 6 | 318 | 35.1 | 36.6 | 206 | 168.4 | 51 | 52 | 97 | 46 | 170.7 | 171.4 | 154.2 | 13 | 171.4 | … |
| 8 | 381 | 39.6 | 41.1 | 260 | 219.2 | 60 | 62 | 110 | 51 | 221.5 | 222.2 | 202.7 | 13 | 222.2 | … |
| 10 | 444 | 46 | 47.8 | 321 | 273 | 65 | 95 | 116 | 56 | 276.4 | 277.4 | 254.5 | 13 | 276.4 | … |
| 12 | 521 | 49.3 | 50.8 | 375 | 323.8 | 72 | 102 | 129 | 60 | 327.2 | 328.2 | 304.8 | 13 | 328.7 | … |
| 14 | 584 | 52.3 | 53.8 | 425 | 355.6 | 75 | 111 | 141 | 64 | 359.2 | 360.2 | (8) | 13 | 360.4 | … |
| 16 | 648 | 55.6 | 57.2 | 483 | 406.4 | 81 | 121 | 145 | 68 | 410.5 | 411.2 | (8) | 13 | 411.2 | … |
| 18 | 711 | 58.7 | 60.5 | 533 | 457.2 | 87 | 130 | 157 | 70 | 461.8 | 462.3 | (8) | 13 | 462 | … |
| 20 | 775 | 62 | 63.5 | 587 | 508 | 94 | 140 | 161 | 73 | 513.1 | 514.4 | (8) | 13 | 512.8 | … |
| 22 | 838 | 65 | 66.5 | 641 | 558.8 | 100 | 145 | 164 | … | 564.4 | 565.2 | (8) | 13 | … | … |
| 24 | 914 | 68.3 | 68.8 | 702 | 609.6 | 105 | 152 | 167 | 83 | 616 | 616 | (8) | 13 | 614.4 | … |
POZNÁMKY:
Rozmery sú v milimetroch.
(1) Tento rozmer je pre veľký koniec náboja, ktorý môže byť rovný alebo zúžený. Kužeľ nesmie presiahnuť 7 stupňov na závitových, nasúvacích-zváracích-zvaroch a lapovaných prírubách. Tento rozmer je definovaný ako priemer v priesečníku medzi kužeľom náboja a zadnou stranou príruby.
(2) Minimálna výška náboja,H, bude 2(Y-tf)/3.
(3) Tieto príruby sa môžu dodávať s plochým čelom. Plochá tvár môže byť buď plnátf hrúbka rozmeru plus 1,5 mm orthetf hrúbka rozmeru bez zvýšenej výšky líca.
(4) Zobrazené rozmery príruby sú pre bežne vybavené 1,5 mm zvýšené čelo (okrem lapovaného); pre požiadavky iných obkladov.
(5) Na zváranie koncového skosenia.
(6) Pre závit závitových prírub.
(7) Rozmery v stĺpci 13 zodpovedajú vnútorným priemerom potrubia uvedeným v ASMEB36.10M pre štandardné nástenné potrubie. Štandardné rozmery stien sú rovnaké ako v pláne 40 vo veľkostiach NPS 10 a menších. Tolerancie. Tieto veľkosti otvorov sú dodávané, pokiaľ kupujúci neurčí inak.
(8) Upresní kupujúci.
Šablóny pre vŕtanie prírub potrubia triedy 400
POZNÁMKY:
Rozmery sú v milimetroch
(1) Dĺžka svorníka nezahŕňa výšku hrotov.
(2) Pre otvory pre skrutky príruby.
(3) Pre bodové obloženie.
(4) Dĺžky skrutiek, ktoré nie sú uvedené v tabuľke, možno určiť v súlade s nepovinným dodatkom C.
(5) V tejto veľkosti použite rozmery triedy 600.
Rozmery ASME B16.5 z triedy 400 Príruby
| NPS | Vonkajší priemer príruby, O | Minimálna hrúbka spoja, tf | Priemer náboja, X | Priemer náboja WN, Ah (3) | Závitové/ SO, Y | Lapped, Y | Zváračský krk, Y | Min. dĺžka závitu so závitom, T (4) | Minimálne SO, B2 | Minimálne lapované, B1 | WN, B | Polomer rohu, r | Minimálny počítadlo-vývrt ThreadedQ |
| 1∕2 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 3∕4 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 1 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 11∕4 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 11∕2 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 2 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 21∕2 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 3 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 31∕2 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 4 | 254 | 35.1 | 146 | 114.3 | 51 | 51 | 89 | 37 | 116.1 | 116.8 | (6) | 11 | 117.6 |
| 5 | 279 | 38.1 | 178 | 141.2 | 54 | 54 | 102 | 43 | 143.8 | 144.5 | (6) | 11 | 144.5 |
| 6 | 318 | 41.1 | 206 | 168.4 | 57 | 57 | 103 | 46 | 170.7 | 171.4 | (6) | 13 | 171.4 |
| 8 | 381 | 47.8 | 260 | 219.2 | 68 | 68 | 117 | 51 | 221.5 | 222.2 | (6) | 13 | 222.2 |
| 10 | 444 | 53.8 | 321 | 273 | 73 | 102 | 124 | 56 | 276.4 | 277.4 | (6) | 13 | 276.4 |
| 12 | 521 | 57.2 | 375 | 323.8 | 79 | 108 | 137 | 60 | 327.2 | 328.2 | (6) | 13 | 328.7 |
| 14 | 584 | 60.5 | 425 | 355.6 | 84 | 117 | 149 | 64 | 359.2 | 360.2 | (6) | 13 | 360.4 |
| 16 | 648 | 63.5 | 483 | 406.4 | 94 | 127 | 152 | 68 | 410.5 | 411.2 | (6) | 13 | 411.2 |
| 18 | 711 | 66.5 | 533 | 457.2 | 99 | 137 | 165 | 70 | 461.8 | 462.3 | (6) | 13 | 462 |
| 20 | 775 | 69.8 | 587 | 508 | 102 | 146 | 168 | 73 | 513.1 | 514.4 | (6) | 13 | 512.8 |
| 22 | 838 | 73.2 | 641 | 558.8 | 108 | 152 | 171 | … | 564.4 | 565.2 | (6) | 13 | … |
| 24 | 914 | 76.2 | 702 | 609.6 | 114 | 159 | 175 | 83 | 616.0 | 616.0 | (6) | 13 | 614.4 |
POZNÁMKY:
a) Rozmery sú v milimetroch
(1) Tento rozmer je pre veľký koniec náboja, ktorý môže byť rovný alebo zúžený. Kužeľ nesmie presiahnuť 7 stupňov na závitových, nasúvacích-zváracích-zvaroch a lapovaných prírubách. Tento rozmer je definovaný ako priemer v priesečníku medzi kužeľom náboja a zadnou stranou príruby.
(2) Minimálna výška náboja,H, bude 2(Y-tf)/3.
(3) Na zváranie koncového skosenia.
(4) Pre závit závitových prírub.
(5) V tejto veľkosti použite rozmery triedy 600.
(6) Upresní kupujúci.
Šablóny pre Vŕtanie triedy 600 Pipe Príruby a Prírubové Fittings
|
Nominálny Pipe veľkosť, NPS |
Vonku Priemer z príruba, O |
Vŕtanie (2), (3) |
Dĺžka z Skrutky, L (1), (4) |
|||||
|
Priemer z Bolt kruh, W |
Priemer z Bolt diery, v. |
číslo z Skrutky |
Priemer z skrutky, v. |
6.4-mm Zvýšený Tvár |
Mužský a Žena/ Jazyk a Drážka |
Prsteň Spoločný |
||
|
1∕2 |
95 |
66.5 |
5∕8 |
4 |
1∕2 |
75 |
70 |
75 |
|
3∕4 |
117 |
82.6 |
3∕4 |
4 |
5∕8 |
90 |
85 |
90 |
|
1 |
124 |
88.9 |
3∕4 |
4 |
5∕8 |
90 |
85 |
90 |
|
1 1∕4 |
133 |
98.6 |
3∕4 |
4 |
5∕8 |
95 |
90 |
95 |
|
1 1∕2 |
155 |
114.3 |
7∕8 |
4 |
3∕4 |
110 |
100 |
110 |
|
2 |
165 |
127.0 |
3∕4 |
8 |
5∕8 |
110 |
100 |
110 |
|
2 1∕2 |
190 |
149.4 |
7∕8 |
8 |
3∕4 |
120 |
115 |
120 |
|
3 |
210 |
168.1 |
7∕8 |
8 |
3∕4 |
125 |
120 |
125 |
|
3 1∕2 |
229 |
184.2 |
1 |
8 |
7∕8 |
140 |
135 |
140 |
|
4 |
273 |
215.9 |
1 |
8 |
7∕8 |
145 |
140 |
145 |
|
5 |
330 |
266.7 |
1 1∕8 |
8 |
1 |
165 |
160 |
165 |
|
6 |
356 |
292.1 |
1 1∕8 |
12 |
1 |
170 |
165 |
170 |
|
8 |
419 |
349.2 |
1 1∕4 |
12 |
1 1∕8 |
190 |
185 |
195 |
|
10 |
508 |
431.8 |
1 3∕8 |
16 |
1 1∕4 |
215 |
210 |
215 |
|
12 |
559 |
489.0 |
1 3∕8 |
20 |
1 1∕4 |
220 |
215 |
220 |
|
14 |
603 |
527.0 |
1 1∕2 |
20 |
1 3∕8 |
235 |
230 |
235 |
|
16 |
686 |
603.2 |
1 5∕8 |
20 |
1 1∕2 |
255 |
250 |
255 |
|
18 |
743 |
654.0 |
1 3∕4 |
20 |
1 5∕8 |
275 |
265 |
275 |
|
20 |
813 |
723.9 |
1 3∕4 |
24 |
1 5∕8 |
285 |
280 |
290 |
|
22 |
870 |
777.7 |
1 7∕8 |
24 |
1 3∕4 |
305 |
… |
310 |
|
24 |
940 |
838.2 |
2 |
24 |
1 7∕8 |
330 |
325 |
335 |
POZNÁMKY:
a) Rozmery sú v milimetroch
(1) Dĺžka svorníka nezahŕňa výšku hrotov.
(2) Pre otvory pre skrutky príruby.
(3) Pre bodové obloženie.
(4) Dĺžky skrutiek, ktoré nie sú uvedené v tabuľke, môžu byť v súlade s nepovinným dodatkom C.
Rozmery ASME B16.5 z triedy 600 Príruby
| NPS | Vonkajší priemer príruby, O | Minimálna hrúbka príruby, tf | Priemer náboja, X | Priemer náboja WN, Ah (3) | Závitové/ SW/SO, Y | Lapped, Y | Zváračský krk, Y | Min. dĺžka závitu so závitom, T (4) | Minimálne SW/SO, B2 | Minimálne lapované, B1 | SW/SO, B | Polomer rohu, r | Minimálny počítadlo-vývrt ThreadedQ | Hĺbka zásuvky, D |
| 1∕2 | 95 | 14.2 | 38 | 21.3 | 22 | 22 | 52 | 16 | 22.4 | 22.9 | (5) | 3 | 23.6 | 10 |
| 3∕4 | 117 | 15.7 | 48 | 26.7 | 25 | 25 | 57 | 16 | 27.7 | 28.2 | (5) | 3 | 29 | 11 |
| 1 | 124 | 17.5 | 54 | 33.5 | 27 | 27 | 62 | 18 | 34.5 | 35.1 | (5) | 3 | 35.8 | 13 |
| 11∕4 | 133 | 20.6 | 64 | 42.2 | 28 | 28 | 67 | 21 | 43.2 | 43.7 | (5) | 5 | 44.4 | 14 |
| 11∕2 | 155 | 22.4 | 70 | 48.3 | 32 | 32 | 70 | 22 | 49.5 | 50 | (5) | 6 | 50.5 | 16 |
| 2 | 165 | 25.4 | 84 | 60.5 | 37 | 37 | 73 | 28 | 62 | 62.5 | (5) | 8 | 63.5 | 18 |
| 21∕2 | 190 | 28.4 | 100 | 73.2 | 41 | 41 | 79 | 32 | 74.7 | 75.4 | (5) | 8 | 76.2 | 19 |
| 3 | 210 | 31.8 | 117 | 88.9 | 46 | 46 | 83 | 35 | 90.7 | 91.4 | (5) | 10 | 92.2 | 21 |
| 31∕2 | 229 | 35.1 | 133 | 101.6 | 49 | 49 | 86 | 40 | 103.4 | 104.1 | (5) | 10 | 104.9 | … |
| 4 | 273 | 38.1 | 152 | 114.3 | 54 | 54 | 102 | 41 | 116.1 | 116.8 | (5) | 11 | 117.6 | … |
| 5 | 330 | 44.4 | 189 | 141.2 | 60 | 60 | 114 | 48 | 143.8 | 144.5 | (5) | 11 | 144.5 | … |
| 6 | 356 | 47.8 | 222 | 168.4 | 67 | 67 | 117 | 51 | 170.7 | 171.4 | (5) | 13 | 171.4 | … |
| 8 | 419 | 55.6 | 273 | 219.2 | 76 | 76 | 133 | 57 | 221.5 | 222.2 | (5) | 13 | 222.2 | … |
| 10 | 508 | 63.5 | 343 | 273 | 86 | 111 | 152 | 65 | 276.2 | 277.4 | (5) | 13 | 276.4 | … |
| 12 | 559 | 66.5 | 400 | 323.8 | 92 | 117 | 155 | 70 | 327 | 328.2 | (5) | 13 | 328.7 | … |
| 14 | 603 | 69.8 | 432 | 355.6 | 94 | 127 | 165 | 73 | 359.2 | 360.2 | (5) | 13 | 360.4 | … |
| 16 | 686 | 76.2 | 495 | 406.4 | 106 | 140 | 178 | 78 | 410.5 | 411.2 | (5) | 13 | 411.2 | … |
| 18 | 743 | 82.6 | 546 | 457.2 | 117 | 152 | 184 | 79 | 461.8 | 462.3 | (5) | 13 | 462 | … |
| 20 | 813 | 88.9 | 610 | 508 | 127 | 165 | 190 | 83 | 513.1 | 514.4 | (5) | 13 | 512.8 | … |
| 22 | 870 | 95.2 | 663 | 558.8 | 133 | 175 | 197 | … | 564.4 | 565.2 | (5) | 13 | … | … |
| 24 | 940 | 101.6 | 718 | 609.6 | 140 | 184 | 203 | 92 | 616 | 616 | (5) | 13 | 614.4 | … |
VŠEOBECNÉ POZNÁMKY:
a) Rozmery sú v milimetroch.
(1) Tento rozmer je pre veľký koniec náboja, ktorý môže byť rovný alebo zúžený. Kužeľ nesmie presiahnuť 7 stupňov na závitových, nasúvacích-zváracích-zvaroch a lapovaných prírubách. Tento rozmer je definovaný ako priemer v priesečníku medzi kužeľom náboja a zadnou stranou príruby.
(2) Minimálna výška náboja,H, bude 2(Y-tf)/3.
(3) Na zváranie koncového skosenia.
(4) Pre závit závitových prírub.
(5) Upresní kupujúci
Šablóny pre Vŕtanie triedy 900 Pipe Príruby a Prírubové Fittings
|
Nominálny Pipe veľkosť, NPS |
Vonku Priemer z príruba, O |
Vŕtanie (2), (3) |
Dĺžka z Skrutky, L (1), (4) |
|||||
|
Priemer z Bolt kruh, W |
Priemer z Bolt diery, v. |
číslo z Skrutky |
Priemer z skrutky, v. |
6.4-mm Zvýšený Tvár |
Mužský a Žena/ Jazyk a Drážka |
Prsteň Spoločný |
||
|
1∕2 |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
|
3∕4 |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
|
1 |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
|
1 1∕4 |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
|
1 1∕2 |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
|
2 |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
|
2 1∕2 |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
(5) |
|
3 |
241 |
190.5 |
1 |
8 |
7∕8 |
145 |
140 |
145 |
|
4 |
292 |
235.0 |
1 1∕4 |
8 |
1 1∕8 |
170 |
165 |
170 |
|
5 |
349 |
279.4 |
1 3∕8 |
8 |
1 1∕4 |
190 |
185 |
190 |
|
6 |
381 |
317.5 |
1 1∕4 |
12 |
1 1∕8 |
190 |
185 |
195 |
|
8 |
470 |
393.7 |
1 1∕2 |
12 |
1 3∕8 |
220 |
215 |
220 |
|
10 |
546 |
469.9 |
1 1∕2 |
16 |
1 3∕8 |
235 |
230 |
235 |
|
12 |
610 |
533.4 |
1 1∕2 |
20 |
1 3∕8 |
255 |
250 |
255 |
|
14 |
641 |
558.8 |
1 5∕8 |
20 |
1 1∕2 |
275 |
265 |
280 |
|
16 |
705 |
616.0 |
1 3∕4 |
20 |
1 5∕8 |
285 |
280 |
290 |
|
18 |
787 |
685.8 |
2 |
20 |
1 7∕8 |
325 |
320 |
335 |
|
20 |
857 |
749.3 |
2 1∕8 |
20 |
2 |
350 |
345 |
360 |
|
24 |
1,041 |
901.7 |
2 5∕8 |
20 |
2 1∕2 |
440 |
430 |
455 |
POZNÁMKY:
a) Rozmery sú v milimetroch
(1) Dĺžka svorníka nezahŕňa výšku hrotov.
(2) Pre otvory pre skrutky príruby.
(3) Pre bodové obloženie.
(4) Dĺžky skrutiek, ktoré nie sú uvedené v tabuľke, možno určiť v súlade s nepovinným dodatkom C.
(5) V tejto veľkosti použite rozmery triedy 1500.
Rozmery ASME B16.5 z triedy 900 Príruby
| NPS | Vonkajší priemer príruby, O | Minimálna hrúbka príruby, tf | Priemer náboja, X | Priemer náboja WN, Ah (3) | Závitové/SO, Y | Lapped, Y | Zváračský krk, Y | Min. dĺžka závitu so závitom, T (4) | Minimálne SO, B2 | Minimálne lapované, B1 | WN, B | Polomer rohu, r | Minimálny počítadlo-vývrt ThreadedQ |
| 1∕2 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 3∕4 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 1 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 11∕4 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 11∕2 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 2 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 21∕2 | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) | (5) |
| 3 | 241 | 38.1 | 127 | 88.9 | 54 | 54 | 102 | 41 | 90.7 | 91.4 | (6) | 10 | 92.2 |
| 4 | 292 | 44.5 | 159 | 114.3 | 70 | 70 | 114 | 48 | 116.1 | 116.8 | (6) | 11 | 117.6 |
| 5 | 349 | 50.8 | 190 | 141.2 | 79 | 79 | 127 | 54 | 143.8 | 144.5 | (6) | 11 | 144.5 |
| 6 | 381 | 55.6 | 235 | 168.4 | 86 | 86 | 140 | 57 | 170.7 | 171.4 | (6) | 13 | 171.4 |
| 8 | 470 | 63.5 | 298 | 219.2 | 102 | 114 | 162 | 64 | 221.5 | 222.2 | (6) | 13 | 222.2 |
| 10 | 546 | 69.8 | 368 | 273 | 108 | 127 | 184 | 71 | 276.4 | 277.4 | (6) | 13 | 276.4 |
| 12 | 610 | 79.2 | 419 | 323.8 | 117 | 143 | 200 | 76 | 327.2 | 328.2 | (6) | 13 | 328.7 |
| 14 | 641 | 85.9 | 451 | 355.6 | 130 | 155 | 213 | 83 | 359.2 | 360.2 | (6) | 13 | 360.4 |
| 16 | 705 | 88.9 | 508 | 406.4 | 133 | 165 | 216 | 86 | 410.5 | 411.2 | (6) | 13 | 411.2 |
| 18 | 787 | 101.6 | 565 | 457.2 | 152 | 190 | 229 | 89 | 461.8 | 462.3 | (6) | 13 | 462 |
| 20 | 857 | 108 | 622 | 508 | 159 | 210 | 248 | 92 | 513.1 | 514.4 | (6) | 13 | 512.8 |
| 24 | 1041 | 139.7 | 749 | 609.6 | 203 | 267 | 292 | 102 | 616 | 616 | (6) | 13 | 614.4 |
POZNÁMKY:
Rozmery sú v milimetroch.
(1) Tento rozmer je pre veľký koniec náboja, ktorý môže byť rovný alebo zúžený. Kužeľ nesmie presiahnuť 7 stupňov na závitových, nasúvacích-zváracích-zvaroch a lapovaných prírubách. Tento rozmer je definovaný ako priemer v priesečníku medzi kužeľom náboja a zadnou stranou príruby.
(2) Minimálna výška náboja,H, bude 2(Y-tf)/3.
(3) Na zváranie koncového skosenia
(4) Pre závit závitových prírub
POZNÁMKY: (Pokračovanie)
(5) V tejto veľkosti použite rozmery triedy 1500.
(6) Upresní kupujúci.
Šablóny pre Vŕtanie triedy 1500 Pipe Príruby
|
Nominálny Pipe veľkosť, NPS |
Vonku Priemer z príruba, O |
Vŕtanie (2), (3) |
Dĺžka z Skrutky, L (1), (4) |
|||||
|
Priemer z Bolt kruh, W |
Priemer ofBolt Diery |
Number z v. Skrutky |
Priemer z skrutky, v. |
6.4-mm Zvýšený Tvár |
Mužský a Žena/ Jazyk a Drážka |
Prsteň Spoločný |
||
|
1∕2 |
121 |
82.6 |
7∕8 |
4 |
3∕4 |
110 |
100 |
110 |
|
3∕4 |
130 |
88.9 |
7∕8 |
4 |
3∕4 |
115 |
110 |
115 |
|
1 |
149 |
101.6 |
1 |
4 |
7∕8 |
125 |
120 |
125 |
|
1 1∕4 |
159 |
111.1 |
1 |
4 |
7∕8 |
125 |
120 |
125 |
|
1 1∕2 |
178 |
124.0 |
1 1∕8 |
4 |
1 |
140 |
135 |
140 |
|
2 |
216 |
165.1 |
1 |
8 |
7∕8 |
145 |
140 |
145 |
|
2 1∕2 |
244 |
190.5 |
1 1∕8 |
8 |
1 |
160 |
150 |
160 |
|
3 |
267 |
203.2 |
1 1∕4 |
8 |
1 1∕8 |
180 |
170 |
180 |
|
4 |
311 |
241.3 |
1 3∕8 |
8 |
1 1∕4 |
195 |
190 |
195 |
|
5 |
375 |
292.1 |
1 5∕8 |
8 |
1 1∕2 |
250 |
240 |
250 |
|
6 |
394 |
317.5 |
1 1∕2 |
12 |
1 3∕8 |
260 |
255 |
265 |
|
8 |
483 |
393.7 |
1 3∕4 |
12 |
1 5∕8 |
290 |
285 |
300 |
|
10 |
584 |
482.6 |
2 |
12 |
1 7∕8 |
335 |
330 |
345 |
|
12 |
673 |
571.5 |
2 1∕8 |
16 |
2 |
375 |
370 |
385 |
|
14 |
749 |
635.0 |
2 3∕8 |
16 |
2 1∕4 |
405 |
400 |
425 |
|
16 |
826 |
704.8 |
2 5∕8 |
16 |
2 1∕2 |
445 |
440 |
470 |
|
18 |
914 |
774.7 |
2 7∕8 |
16 |
2 3∕4 |
495 |
490 |
525 |
|
20 |
984 |
831.8 |
3 1∕8 |
16 |
3 |
540 |
535 |
565 |
|
24 |
1 168 |
990.6 |
3 5∕8 |
16 |
3 1∕2 |
615 |
610 |
650 |
POZNÁMKY:
Rozmery sú v milimetroch
(1) Dĺžka svorníka nezahŕňa výšku hrotov.
(2) Pre otvory pre skrutky príruby.
(3) Pre bodové obloženie.
(4) Dĺžky skrutiek, ktoré nie sú uvedené v tabuľke, možno určiť v súlade s nepovinným dodatkom C.
Rozmery ASME B16.5 z triedy 1500 Príruby
| NPS | Vonkajší priemer príruby, O | Minimálna hrúbka príruby, tf | Priemer náboja, X | Priemer náboja WN, Ah (3) | Závitové/ SW/SO, Y | Lapped, Y | Zváračský krk, Y | Min. dĺžka závitu so závitom, T (4) | Minimálne SW/SO, B2 | Minimálne lapované, B1 | SW/SO, B | Polomer rohu, r | Minimálny počítadlo-vývrt ThreadedQ | Hĺbka zásuvky, D |
| 1∕2 | 121 | 22.4 | 38 | 21.3 | 32 | 32 | 60 | 22 | 22.4 | 22.9 | (5) | 3 | 23.6 | 10 |
| 3∕4 | 130 | 25.4 | 44 | 26.7 | 35 | 35 | 70 | 25 | 27.7 | 28.2 | (5) | 3 | 29 | 11 |
| 1 | 149 | 28.4 | 52 | 33.5 | 41 | 41 | 73 | 28 | 34.5 | 35.4 | (5) | 3 | 35.8 | 13 |
| 11∕4 | 159 | 28.4 | 64 | 42.2 | 41 | 41 | 73 | 30 | 43.2 | 43.7 | (5) | 5 | 44.4 | 14 |
| 11∕2 | 178 | 31.8 | 70 | 48.3 | 44 | 44 | 83 | 32 | 49.5 | 50 | (5) | 6 | 50.5 | 16 |
| 2 | 216 | 38.1 | 105 | 60.5 | 57 | 57 | 102 | 38 | 62 | 62.5 | (5) | 8 | 63.5 | 18 |
| 21∕2 | 244 | 41.1 | 124 | 73.2 | 64 | 64 | 105 | 48 | 74.7 | 75.4 | (5) | 8 | 76.2 | 19 |
| 3 | 267 | 47.8 | 133 | 88.9 | … | 73 | 117 | … | … | 91.4 | (5) | 10 | … | … |
| 4 | 311 | 53.8 | 162 | 114.3 | … | 90 | 124 | … | … | 116.8 | (5) | 11 | … | … |
| 5 | 375 | 73.2 | 197 | 141.2 | … | 105 | 155 | … | … | 144.5 | (5) | 11 | … | … |
| 6 | 394 | 82.6 | 229 | 168.4 | … | 119 | 171 | … | … | 171.4 | (5) | 13 | … | … |
| 8 | 483 | 91.9 | 292 | 219.2 | … | 143 | 213 | … | … | 222.2 | (5) | 13 | … | … |
| 10 | 584 | 108 | 368 | 273 | … | 178 | 254 | … | … | 277.4 | (5) | 13 | … | … |
| 12 | 673 | 124 | 451 | 323.8 | … | 219 | 282 | … | … | 328.2 | (5) | 13 | … | … |
| 14 | 749 | 133.4 | 495 | 355.6 | … | 241 | 298 | … | … | 360.2 | (5) | 13 | … | … |
| 16 | 826 | 146 | 552 | 406.4 | … | 260 | 311 | … | … | 411.2 | (5) | 13 | … | … |
| 18 | 914 | 162.1 | 597 | 457.2 | … | 276 | 327 | … | … | 462.3 | (5) | 13 | … | … |
| 20 | 984 | 177.8 | 641 | 508 | … | 292 | 356 | … | … | 514.4 | (5) | 13 | … | … |
| 24 | 1 168 | 203.2 | 762 | 609.6 | … | 330 | 406 | … | … | 616 | (5) | 13 | … | … |
POZNÁMKY:
Rozmery sú v milimetroch.
(1) Tento rozmer je pre veľký koniec náboja, ktorý môže byť rovný alebo zúžený. Kužeľ nesmie presiahnuť 7 stupňov na závitových, nasúvacích-zváracích-zvaroch a lapovaných prírubách. Tento rozmer je definovaný ako priemer v priesečníku medzi kužeľom náboja a zadnou stranou príruby.
(2) Minimálna výška náboja,H, bude 2(Y-tf)/3.
(3) Na zváranie koncového skosenia.
(4) Pre závit závitových prírub.
(5) Upresní kupujúci.
Šablóny pre Vŕtanie triedy 2500 Pipe Príruby
|
Nominálny Pipe veľkosť, NPS |
Vonku Priemer z príruba, O |
Vŕtanie (2), (3) |
Dĺžka z Skrutky, L (1), (4) |
|||||
|
Priemer z Bolt kruh, W |
Priemer ofBolt Diery |
číslo z v. Skrutky |
Priemer z skrutky, v. |
6.4-mm Zvýšený Tvár |
Mužský a Žena/ Jazyk a Drážka |
Prsteň Spoločný |
||
|
1∕2 |
133 |
88.9 |
7∕8 |
4 |
3∕4 |
120 |
115 |
120 |
|
3∕4 |
140 |
95.2 |
7∕8 |
4 |
3∕4 |
125 |
120 |
125 |
|
1 |
159 |
108.0 |
1 |
4 |
7∕8 |
140 |
135 |
140 |
|
1 1∕4 |
184 |
130.0 |
1 1∕8 |
4 |
1 |
150 |
145 |
150 |
|
1 1∕2 |
203 |
146.0 |
1 1∕4 |
4 |
1 1∕8 |
170 |
165 |
170 |
|
2 |
235 |
171.4 |
1 1∕8 |
8 |
1 |
180 |
170 |
180 |
|
2 1∕2 |
267 |
196.8 |
1 1∕4 |
8 |
1 1∕8 |
195 |
190 |
205 |
|
3 |
305 |
228.6 |
1 3∕8 |
8 |
1 1∕4 |
220 |
215 |
230 |
|
4 |
356 |
273.0 |
1 5∕8 |
8 |
1 1∕2 |
255 |
250 |
260 |
|
5 |
419 |
323.8 |
1 7∕8 |
8 |
1 3∕4 |
300 |
290 |
310 |
|
6 |
483 |
368.3 |
2 1∕8 |
8 |
2 |
345 |
335 |
355 |
|
8 |
552 |
438.2 |
2 1∕8 |
12 |
2 |
380 |
375 |
395 |
|
10 |
673 |
539.8 |
2 5∕8 |
12 |
2 1∕2 |
490 |
485 |
510 |
|
12 |
762 |
619.3 |
2 7∕8 |
12 |
2 3∕4 |
540 |
535 |
560 |
POZNÁMKY:
Rozmery sú v milimetroch
(1) Dĺžka svorníka nezahŕňa výšku hrotov.
(2) Pre otvory pre skrutky príruby.
(3) Pre bodové obloženie.
(4) Dĺžky skrutiek, ktoré nie sú uvedené v tabuľke, je možné určiť pomocou nepovinného dodatku C.
Rozmery ASME B16.5 z triedy 2500 Príruby
| NPS | Vonkajší priemer príruby, O | Minimálna hrúbka príruby, tf | Priemer náboja, X | Priemer náboja WN, Ah (3) | Závitové, Y | Lapped, Y | Zváračský krk, Y | Min. dĺžka závitu so závitom, T (4) | Minimum, B1 | WN, B | Polomer rohu, r | Minimálny počítadlo-vývrt ThreadedQ |
| 1∕2 | 133 | 30.2 | 43 | 21.3 | 40 | 40 | 73 | 28 | 22.9 | (5) | 3 | 23.6 |
| 3∕4 | 140 | 31.8 | 51 | 26.7 | 43 | 43 | 79 | 32 | 28.2 | (5) | 3 | 29 |
| 1 | 159 | 35.1 | 57 | 33.5 | 48 | 48 | 89 | 35 | 35.1 | (5) | 3 | 35.8 |
| 11∕4 | 184 | 38.1 | 73 | 42.2 | 52 | 52 | 95 | 38 | 43.7 | (5) | 5 | 44.4 |
| 11∕2 | 203 | 44.4 | 79 | 48.3 | 60 | 60 | 111 | 44 | 50 | (5) | 6 | 50.5 |
| 2 | 235 | 50.8 | 95 | 60.5 | 70 | 70 | 127 | 51 | 62.5 | (5) | 8 | 63.5 |
| 21∕2 | 267 | 57.2 | 114 | 73.2 | 79 | 79 | 143 | 57 | 75.4 | (5) | 8 | 76.2 |
| 3 | 305 | 66.5 | 133 | 88.9 | … | 92 | 168 | … | 91.4 | (5) | 10 | … |
| 4 | 356 | 76.2 | 165 | 114.3 | … | 108 | 190 | … | 116.8 | (5) | 11 | … |
| 5 | 419 | 91.9 | 203 | 141.2 | … | 130 | 229 | … | 144.5 | (5) | 11 | … |
| 6 | 483 | 108 | 235 | 168.4 | … | 152 | 273 | … | 171.4 | (5) | 13 | … |
| 8 | 552 | 127 | 305 | 219.2 | … | 178 | 318 | … | 222.2 | (5) | 13 | … |
| 10 | 673 | 165.1 | 375 | 273 | … | 229 | 419 | … | 277.4 | (5) | 13 | … |
| 12 | 762 | 184.2 | 441 | 323.8 | … | 254 | 464 | … | 328.2 | (5) | 13 | … |
POZNÁMKY:
Rozmery sú v milimetroch
(1) Tento rozmer je pre veľký koniec náboja, ktorý môže byť rovný alebo skosený. Kužeľ nesmie presiahnuť 7 stupňov na závitových a lapovaných prírubách. Tento rozmer je definovaný ako priemer v priesečníku medzi kužeľom náboja a zadnou stranou príruby.
(2) Minimálna výška náboja,H, bude 2(Y-tf)/3.
(3) Na zváranie koncového skosenia.
(4) Pre závit závitových prírub.
(5) Upresní kupujúci.
FAQ:
1. Aký je rozdiel medzi prírubami ASME B16.5 a ASME B16.47?
ASME B16.5 pokrýva veľkosti prírub od 1/2" do 24" NPS, pričomASME B16.47je špeciálne pre veľké-priemery prírub od 26" do 60".
2. Môžem použiť prírubu ASME B16.5 pre vysokotlakový vodíkový servis?
Áno, ale výber materiálu je rozhodujúci, aby sa zabránilo vodíkovému skrehnutiu. Zatiaľ čo ASME B16.5 definuje rozmery a menovité tlaky (trieda 150-2500), musíte si vybrať kompatibilné materiály ako ASTM A182 F316L alebo zliatiny s vysokým obsahom niklu.
3. Aký je maximálny menovitý tlak pre prírubu triedy 150?
Bežnou mylnou predstavou je, že trieda 150 sa rovná 150 PSI. V skutočnosti príruba triedy 150 (napr. uhlíková oceľ A105) zvládne až 285 PSI (19,6 bar) pri teplote okolia.
4. Ako vypočítam priemer kruhu otvoru pre skrutku pre 8-palcovú prírubu triedy 300?
Podľa ASME B16.5 má 8" príruba triedy 300 priemer kruhu skrutiek 10,62 palca (270 mm) s 12 otvormi pre skrutky. Odporúčame skontrolovať náš aktualizovaný B16.5Rozmery triedy 300graf.
5. Existuje rozdiel medzi prírubami "150 lb" a "Class 150"?
Technicky je "trieda 150" správnou terminológiou používanou ASME B16.5. Zatiaľ čo "150 lb" je bežný priemyselný slang.
6. Ako ASME B16.5 definuje „NPS“ a „DN“?
NPS (Nominal Pipe Size) je označenie založené na severoamerických palcoch-, zatiaľ čo DN (Nominálny priemer) je metrický ekvivalent používaný v normách ISO/DIN. Napríklad NPS 2 je ekvivalentná DN 50. Skutočný vonkajší priemer (OD) však zostáva 2,375" (60,3 mm) bez ohľadu na použitý štítok.
7. Je nehrdzavejúca oceľ 316L lepšia ako Duplex 2205 pre príruby B16.5?
áno. Duplex 2205 ponúka v porovnaní s 316L takmer dvojnásobnú medzu klzu a vynikajúcu odolnosť voči praskaniu spôsobenému koróziou namáhaním (SCC). Ale cena Duplex 2205 je vyššia ako cena 316L.
8. Aké sú bežné príčiny netesnosti príruby v systémoch triedy 600+?
Hlavné tri príčiny sú nerovnomerný krútiaci moment skrutiek, nesprávny výber tesnenia a nesúososť príruby. Vo vysokotlakových{1}}systémoch B16.5 (trieda 600/900/1500) odporúčame použiť špirálové vinuté tesnenia s vnútornými krúžkami, aby sa predišlo vybočeniu a aby sa zabezpečilo dodržanie postupu s kontrolovaným uťahovacím momentom.
Referenčné normy
ASME B16.5- Potrubné príruby a prírubové fitingy: NPS 1/2 až NPS 24, metrický/palcový štandard, B16.5 - 2025
O spoločnosti Zhengzhou Huitong Pipeline Equipment Co., LTD.
HT PIPE je známy-obchodník a exportér. Sme dodávateľ materiálov z nehrdzavejúcej ocele/uhlíka/zliatiny niklu so skúsenosťami s exportom 15+. Poskytujeme nielen rúry, dosky, kruhové tyče, ale aj tvarovky, príruby atď. Pre viac informácií a ceny nás kontaktujte zdarma.
Autor: Chloe Pu (5 rokov v priemysle nehrdzavejúcej ocele, zliatiny niklu a uhlíkovej ocele)
Zverejnené: 28. apríla 2026 (čas Pekingu)
