Druhy prírub

Typy prírub

Ako už bolo opísané, najpoužívanejšie typy prírub ASMEB16.5 sú: WeldingNeck, SlipOn, SocketWeld, LapJoint, Threaded and Blind flange. Ďalej nájdete krátky popis a definíciu každého typu doplnenú o podrobný obrázok.

Najčastejšie typy prírub

Príruba na zváranie krku

Príruby na zváranie krku sú ľahko rozpoznateľné na dlhom zúženom náboji, ktorý prechádza z trubice alebo tvarovky postupne na hrúbku steny.

Dlhý zúžený náboj poskytuje dôležitú výstuž pre použitie v niekoľkých aplikáciách, ktoré zahŕňajú vysoký tlak, mínus a / alebo zvýšené teploty. Hladký prechod z hrúbky príruby na hrúbku steny rúry alebo tvarovky, ku ktorému dochádza zúžením, je mimoriadne prospešný za podmienok opakovaného ohýbania spôsobeného rozširovaním vedenia alebo inými premennými silami.

Tieto príruby sú vyvŕtané tak, aby zodpovedali vnútornému priemeru spojovacej rúrky alebo tvarovky, takže nebude dochádzať k obmedzeniu prietoku produktu. Tým sa zabráni turbulenciám v kĺbe a zníži sa erózia. Poskytujú tiež vynikajúce rozloženie napätia cez zúžený náboj a sú ľahko snímkované rentgenovými lúčmi pre detekciu chýb.

Tento typ príruby sa zvarí na rúrku alebo tvarovku s jedným úplným prienikom Vweld (Buttweld).

Detaily príruby zváracieho krku

1. Príruba na zvarový krk2. Butt Weld
3. Potrubie alebo tvarovka

Nasúvacia príruba

Vypočítaná pevnosť z príruby SlipOn pri vnútornom tlaku je rádovo dve tretiny pevnosti prírub zváracieho krku a ich životnosť pri únave je asi jedna tretina životnosti týchto prírub.

Spojenie s rúrkou sa vykonáva pomocou 2 kútových zvarov, ako aj zvonka a zvnútra príruby.

Miera X na obrázku je približne:
Hrúbka steny rúry + 3 mm.

Tento priestor je nevyhnutný, aby sa počas procesu zvárania nepoškodila plocha príruby.

Nevýhodou príruby je, že tento princíp musí byť vždy zváraný, až potom tvarovka. Kombinácia príruby a kolena alebo príruby a T-kusu nie je možná, pretože pomenované tvarovky nemajú rovný koniec, ktorý sa kompletne zasunul do príruby SlipOn.

Podrobnosti o prírube Slip On

1. Nasúvacia príruba2. Vonku naplnený zvar
3. Plnený zvar zvnútra4. Rúra

Prírubová zváracia príruba

Príruby SocketWeld boli pôvodne vyvinuté pre použitie na vysokotlakových potrubiach malých rozmerov. Ich statická pevnosť sa rovná prírubám SlipOn, ale ich únavová pevnosť je o 50% vyššia ako pri dvojito zváraných prírubách SlipOn.

Spojenie s rúrkou sa vykonáva pomocou 1 kútového zvaru na vonkajšej strane príruby. Pred zváraním však musí byť medzi prírubou alebo tvarovkou a rúrkou vytvorený priestor.

ASME B31.1 1998 127.3 Príprava na zváranie (E) Socket Weld Assembly hovorí:
Pri montáži spoja pred zváraním sa rúrka alebo rúrka zasunie do objímky do maximálnej hĺbky a potom sa vytiahne približne o 1/16&"(1,6 mm) od kontaktu medzi koncom rúrky a osadením hrdla." zásuvka.

Účelom medzery v dolnej časti zvaru pri prechode zvarom je zvyčajne znížiť zvyškové napätie v spodnej časti zvaru, ktoré by mohlo vzniknúť pri tuhnutí zvarového kovu. Obrázok zobrazuje mieru X pre dilatačnú medzeru.

Nevýhodou tejto príruby je pravá medzera, ktorá musí byť urobená. Korozívne produkty, hlavne v potrubných systémoch z nehrdzavejúcej ocele, môžu spôsobiť trhliny medzi rúrkou a prírubou. V niektorých procesoch táto príruba tiež nie je povolená. V tejto veci nie som odborníkom, ale na internete nájdete veľa informácií o formách korózie.

Aj pri tomto počte prírub platí, že tento princíp musí byť vždy najskôr zváraný, až potom iba tvarovka.

Podrobnosti o prírube zvarového spoja

1. Prírubová zváracia príruba2. Plnený zvar3. Rúra
X= Dilatačná medzera

Prírubová spojka

Príruby kĺbového spoja majú všetky rovnaké spoločné rozmery ako akákoľvek iná príruba pomenovaná na tejto stránke, nemá však vyvýšenú plochu, používajú sa v spojení s&„;

Tieto príruby sú takmer identické s prírubou SlipOn, s výnimkou polomeru na priesečníku čelnej plochy príruby a vývrtu, aby sa do nej mohla umiestniť prírubová časť konca hrdla.

Ich schopnosť udržať tlak je malá, ak vôbec, lepšia ako schopnosť prírub SlipOn a únavová životnosť zostavy je iba desatinová oproti prírubám zváracieho krku.

Môžu byť použité pri všetkých tlakoch a sú k dispozícii v plnom rozsahu veľkostí. Tieto príruby prekĺzavajú cez potrubie a nie sú k nemu privarené ani inak pripevnené. Tlak skrutiek sa prenáša na tesnenie tlakom príruby proti zadnej časti plášťa rúry (koniec nástavca).

Príruby LapJoint majú určité špeciálne výhody:

• Sloboda otáčania okolo potrubia uľahčuje zarovnanie protiľahlých otvorov prírubových skrutiek.

• Nedostatok kontaktu s kvapalinou v potrubí často umožňuje použitie lacných prírub z uhlíkovej ocele s rúrkou odolnou proti korózii.

• V systémoch, ktoré rýchlo erodujú alebo korodujú, môžu byť príruby zachránené pre ďalšie použitie.

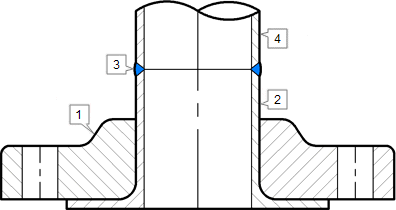

Podrobnosti o prírube kĺbového spoja

1. Prírubová spojka2. Koniec pahýľa
3. Tupý zvar4. Potrubie alebo tvarovka

Koniec pahýľa

Koncový čap sa vždy použije s prírubou LapJoint ako podpornou prírubou.

Toto prírubové spojenie sa používa v nízkotlakových a nekritických aplikáciách a je lacnou metódou lemovania.
Napríklad v systéme rúrok z nehrdzavejúcej ocele je možné použiť prírubu z uhlíkovej ocele, pretože neprichádzajú do styku s produktom v rúre.

Konce koncovky sú dostupné takmer vo všetkých priemeroch rúr. Rozmery a rozmerové tolerancie sú definované v norme ASME B.16.9. Ľahké konce odolné voči korózii (tvarovky) sú definované v MSS SP43.

Príruba spoja s čapom

Príruba so závitom

Príruby so závitom sa používajú pre zvláštne okolnosti s ich hlavnou výhodou je, že sa dajú pripevniť k rúre bez zvárania. Niekedy sa v spojení so závitovým pripojením používa aj zvarový spoj.

Aj keď sú skrutkové tvarovky stále k dispozícii vo väčšine veľkostí a tlakových tried, dnes sa používajú takmer výlučne v menších veľkostiach potrubí.

Príruba alebo tvarovka so závitom nie sú vhodné pre potrubný systém s tenkou hrúbkou steny, pretože rezanie závitu na potrubí nie je možné. Musí sa teda zvoliť hrubšia hrúbka steny ... čo je hrubšie?

Sprievodca potrubím ASME B31.3 hovorí:
Ak je oceľová rúra so závitom používaná na parné práce nad 250 psi alebo na vodnú dopravu nad 100 psi s teplotami vody nad 220 ° F, musí byť rúrka bezšvíková a musí mať hrúbku minimálne rovnú rozvrhu 80 normy ASME B36.10.

Detaily príruby so závitom

1. Príruba so závitom2. Závit3. Potrubie alebo tvarovka

Slepá príruba

Slepé príruby sa vyrábajú bez otvoru a používajú sa na zakrytie koncov potrubí, ventilov a otvorov tlakových nádob.

Z hľadiska vnútorného tlaku a zaťaženia skrutiek sú slepé príruby, hlavne vo väčších rozmeroch, najviac namáhané typy prírub.

Väčšina z týchto napätí je však ohybových typov blízko stredu a keďže neexistuje štandardný vnútorný priemer, sú tieto príruby vhodné pre aplikácie s vyššou teplotou tlaku.

Detaily slepej príruby

1. Slepá príruba2. Stud Bolt3. Tesnenie4. Iná príruba
